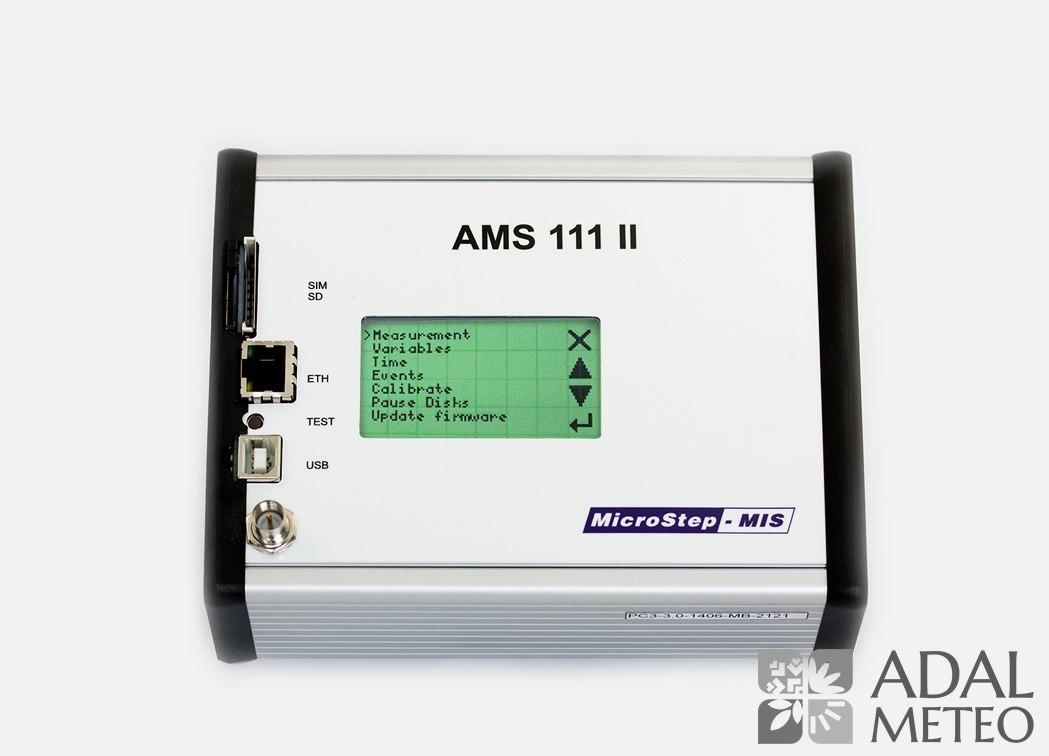

Даталоггер Microstep-MIS AMS 111 II

Даталоггер Microstep-MIS AMS 111 IIВведение:

MicroStep-MIS AMS111 II это второе поколение универсальных систем регистраторов данных для измерения и автоматизации всех данных. Регистратор предназначен для измерения электрических и не электрических величин с использованием дополнительных сенсоров, в зависимости от требований пользователя. Измеренные величины могут отображаться на дисплее, сохраняться во встроенной памяти, передаваться через интерфейсы, модемы или записываться на другие носители информации. Регистратор может быть использован многими метеорологическими станциями от маленьких компактных станций («все в одном») до больших аэропортов.

Качество, безопасность, электромагнитная совместимость

Регистратор произведен в соответствии с системой контроля качества, сертифицирован согласно EN ISO 9001:2008.
Регистратор соответствует всем требованиям электромагнитной совместимости 89/336/EEC.
Регистратор соответствует следующим стандартам:
EN 61010-1:2001
EN 61326:1997 +A1:1998 +A2:2002 +A3:2003
EN 61000-3-2:2000
EN 61000-3-3: 1995 + A1:2001

Техническое описание

AMS 111 II представляет собой компактную одноплатную систему, объединяющую улучшенный регистратор данных, функции интерфейса пользователя и контроля питания в одном компактном и маленьком устройстве:
- улучшенная система микроконтроллера для более точного измерения и сбора данных, панель солнечных батарей, резервная батарея управления питания, датчики диагностики, другие обновления и многие другие функции.
- 5 аналоговых входов расположенных с одной стороны
- 22 различных аналоговых входа
- 12 цифровых входов (10 счетчиков до 5 кГц, один счетчик до 500000 кГц)
- Интерфейс RS232
- Интерфейс RS485
- Интерфейс Ethernet
- USB интерфейс
- Несинхронный последовательный интерфейс
- Два разъема для карт Secure Digital (одна встроена)
- Простое расширение модулями
- Сенсорный дисплей с виртуальной клавиатурой
- Различные источники входного питания (AC/DC, панель солнечных батарей, аккумулятор)
- Автоматическая зарядка аккумулятора (интеллектуальное управление мощностью)
- 4 выхода питания внешних устройств
- 4 цифровых выхода (открытый коллектор)

Программное обеспечение

Программное обеспечение AMS 111 II состоит из двух частей:
- Встроенная программа MicroStep-MIS (или основное программное обеспечение), хранящееся в Flash памяти 1MB. Встроенная программа включает в себя операционную систему реального времени, усовершенствованную для эффективного использования времени процессора и интерпретатора команд. Операционная система реального времени в регистраторе играет такую же роль, как и операционная система в ПК. Для всех регистраторов операционная система реального времени одинаковая.
- Конфигурации хранятся в памяти EEPROM на главной плате. Конфигурация определяет деятельность регистратора (метеорологический мониторинг, мониторинг окружающей среды, промышленности и т.д.); поэтому, она очень отличается для каждого регистратора и может изменяться в течение срока эксплуатации. Конфигурация интерпретируется во время запуска, и играет такую же роль, как и программное обеспечение на ПК.
Встроенная программа обеспечивает параметры установки, изменения конфигурации и информации о состоянии. Все эти функции доступны через интерпретатор команд. AMS 111 II поставляется с загруженной конфигурацией, основанной на спецификации пользователя (например, встроенная программа MicroStep-MIS + конфигурация) или только встроенная программа MicroStep-MIS (основное программное обеспечение). В последней версии заказчик может создать свою собственную конфигурацию, используя приложение AWS Setup, работающее на базе Windows®.

Более подробную информацию смотрите в руководстве пользователя

Открыть | Скачать [971,85 Kb] (cкачиваний: 73)
