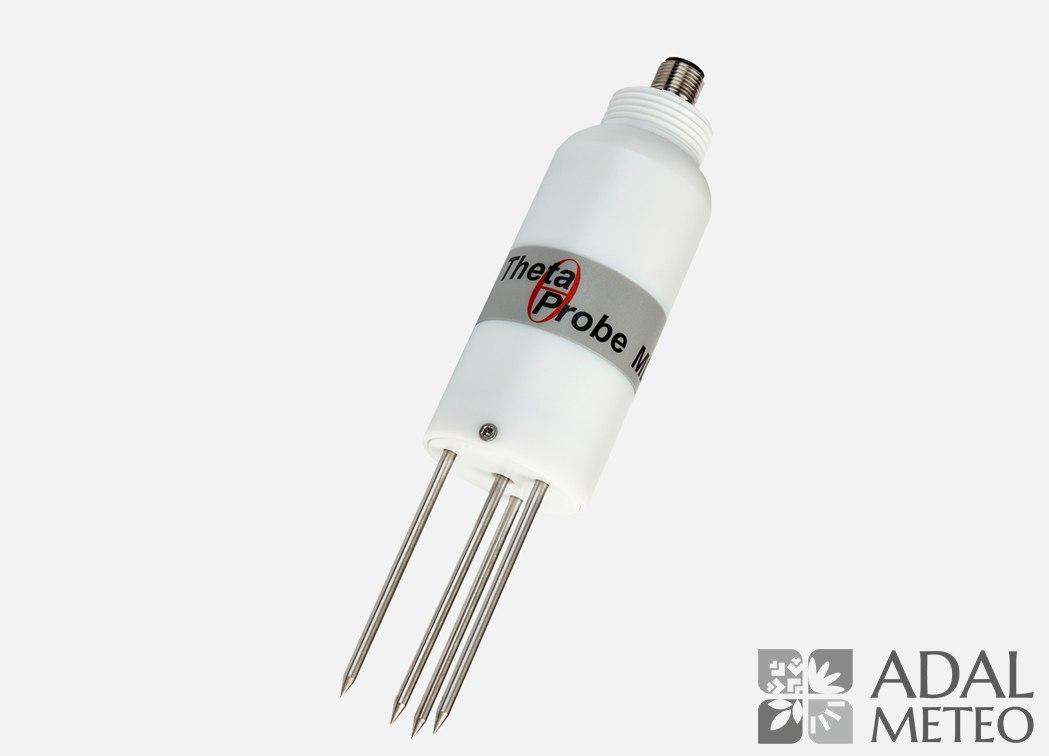

Датчик влажности почвы ThetaProbe

Датчик влажности почвы ThetaProbeДатчик влажности почвы ThetaProbe измеряет объемное содержание влаги в почве, с помощью установленного способа реагировать в ответ на изменение при явной диэлектрической постоянной. Эти изменения преобразуются в напряжение постоянного тока, что практически пропорционально влажности почвы в широком рабочем диапазоне. Объемным содержанием влаги в почве является соотношение между объемом воды и общим объемом образца. Это безразмерный параметр, который выражается либо процентах (% по объему) или в виде отношения (m3.m-3). Таким образом 0,0 m3.m-3 соответствует полностью сухой почве и чистая вода дает чтение 1,0 m3.m-3. Существуют важные различия между объемными и гравиметрическими содержаниями влаги в почве.

Таблица 1. Технические характеристики датчика влажности почвы ThetaProbe

Номер типа ML2x
Измерение параметров Объемное содержание влаги в почве, θV (m3.m-3 или% об.).
Диапазон Точность в диапазоне от 0,05 до 0,6 m3.m-3,
Полный диапазон от 0,0 до 1,0-3 m3.m
Точность ±0.01 m3.m-3, 0 to 40°C,
±0.02 m3.m-3, 40 to 70°C,
Точность в зависимости от засоленности почв ±0.05 m3.m-3, 0 to 70°C
Ошибки засоленности почв 0,0 до 250 mS.m-1, <-0,0001 m3.m-3 изменения в mS.m-1,
250 до 2000 mS.m-1, никаких существенных изменений.
Объем пробы почвы 95% влияния внутри цилиндра 4,0 см диаметр, 6 см длиной,
(около 75 см3), окружающий центральный стержень.
Окружающая среда Выдерживают хранения в широком диапазоне типов почв и воды в течение длительного времени без неисправностей или коррозии (IP68 до 5 м)
Время стабилизации От 1 до 5 сек. от питания, в зависимости от требуемой точности.
Время реакции Менее 0,5 с. до 99% изменений.
Рабочий цикл 100% (непрерывная работа возможна).
Интерфейс Входные требования: 5-15V DC регулируется.
Потребляемый ток: 19mA типичное, 23 мА макс.
Выходной сигнал: прибл. 0-1V DC 0-0.5m3m-3
Материал корпуса ПВХ
Материал стержняи Нержавеющая сталь
Длина кабеля Стандарт: 5м. Максимальная длина: 100 м
Вес 350 г прибл. с 5-метровым кабелем.

Использование и калибровка

ThetaProbe может быть использован для обеспечения мгновенными значениями почвенных условий, а совместно с регистратором данных, и комплексными данными о влажности с течением времени. Милливольтный выход зонда, хотя требующие нелинейного преобразования для оптимальной точности, может обеспечить приемлемые результаты использования простого линейного преобразования. Использование зонда без регистратора необходимо с предоставлением ему 5-15VDC на 20 мА. Этот метод измерения легко дает мгновенный результат, но для оптимальной точности, автоматическое преобразование единиц влажности почвы для зарегистрированных типов почв и, конечно, документы постоянного хранения данных, ThetaProbe следует использовать с регистратором данных.

Более подробную информацию смотрите в руководстве пользователя
Открыть | Скачать [159,55 Kb] (cкачиваний: 13)
