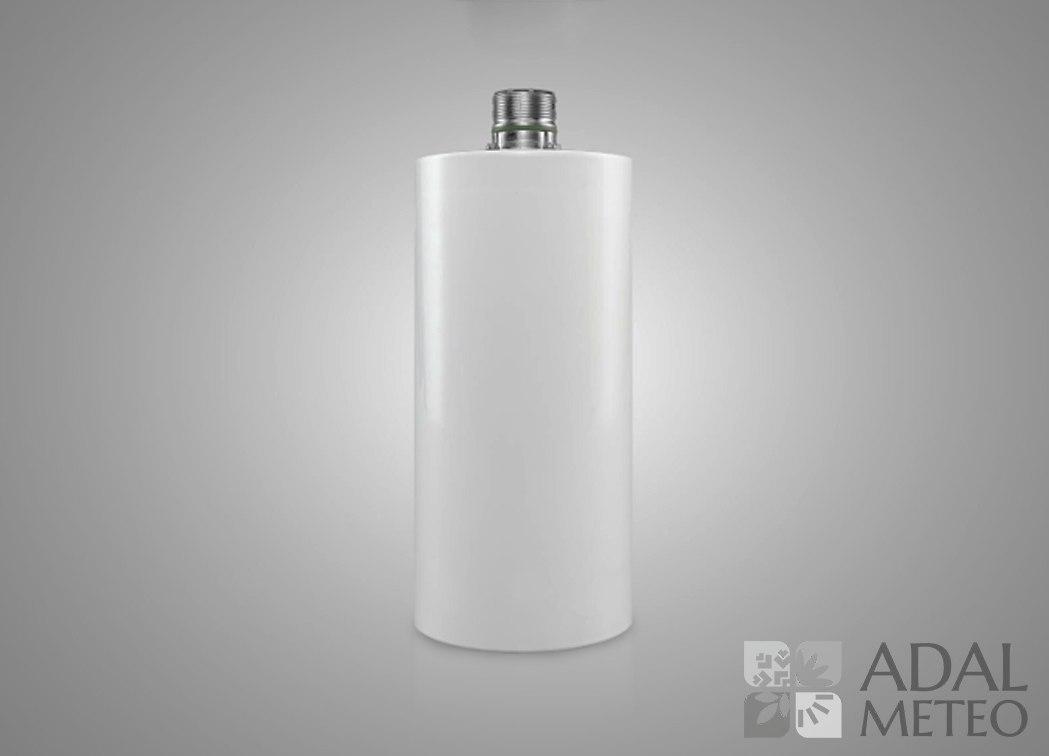

MicroStep-MIS ультразвуковой дистанционный датчик SD91 предназначен для измерения расстояния. Микропроцессорный датчик измеряет расстояние от твердого препятствия и обеспечивает либо измеренное расстояние, или разность заданной постоянной и расстоянием, как выход (например, в случае измерения высоты снега или воды).
Датчик поставляется на заводскую поверку. Нет необходимости повторной поверки датчика в течение жизни. В случае относительного измерения расстояния (высоты снежного покрова, уровень воды) GroundDistance переменная должна быть установлена правильно. Датчик способен компенсировать измерения расстояния в зависимости от фактической температуры - либо измеряется внешними устройствами или автоматически с помощью подключенного датчика температуры PT100. Компенсация расстояния в соответствии с фактической относительной влажностью воздуха и / или атмосферным давлением, при необходимости может быть выполнен регистратор или сбор данных программным обеспечением компанией MicroStep-MIS AMS 111.

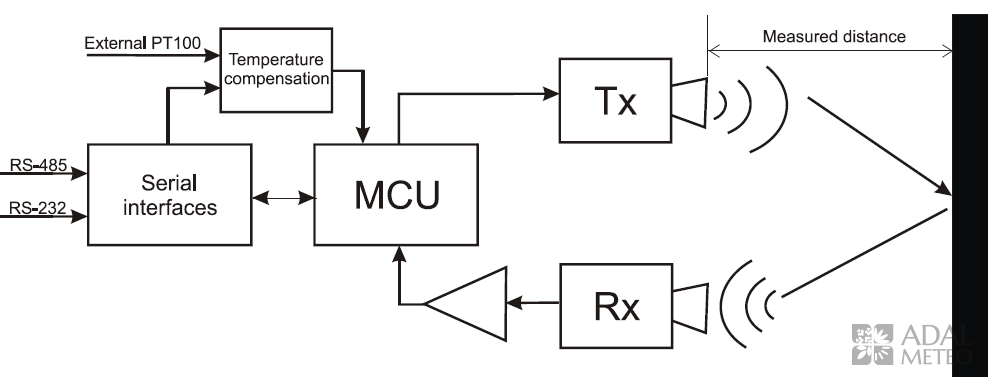

Блок-схема и основное описание
Датчики высоты снега Microstep SD-9


Принцип действия

SD9 является ультразвуковым датчиком, базирующийся на измерениях времени между передачей и приемом ультразвуковой волны отражающегося от твердого препятствия.

Основные части

- датчик
- приемник
- усилитель
- MCU-блок
- компенсация температуры блока
- последовательный интерфейс блока

Ультразвуковые волны передаются от датчика, отраженного от препятствия и полученного приемником, при этом усиливается и выполняется блок процессора. Время используется для измерения между передаваемой и принимаемой дистанцией. Фактическое расстояние рассчитывается по известной скорости звука и из измерений времени полученных обратно. К сожалению, скорость распространения звука в воздухе значительно отличается в зависимости от температуры воздуха, блок температурной компенсации является необходимым. В целях температурной компенсации могут быть использованы температуры внешних PT100 или при помощи нажатия на него с последовательного интерфейса, например, из AMS111. Информация конечной высоты отправляется на одну из серийных линии.

Управление (функционирование)

Измерение производится в заданном интервале времени и сразу же обновляется. SD9 может работать в двух режимах. В первом сообщение передается сразу, когда измерение выполнено. Второй объединенный режим, который необходимо объединять значения с командой чтения. Новые значения также будут обновлены в измерениях, проводимые, в частности, временном интервале. В обоих случаях уровень значения расстояния передается через RS232 или RS485 (в зависимости от конфигурации). Для высокой точности используется температурная компенсация.

Данный прибор внесен в реестр утвержденных типов средств измерений РГП "КазИнМетр".

Более подробную информацию смотрите в руководстве пользователя
Открыть | Скачать [328,67 Kb] (cкачиваний: 19)
