Малогабаритный метеорологический радиозонд "Аспан-15"

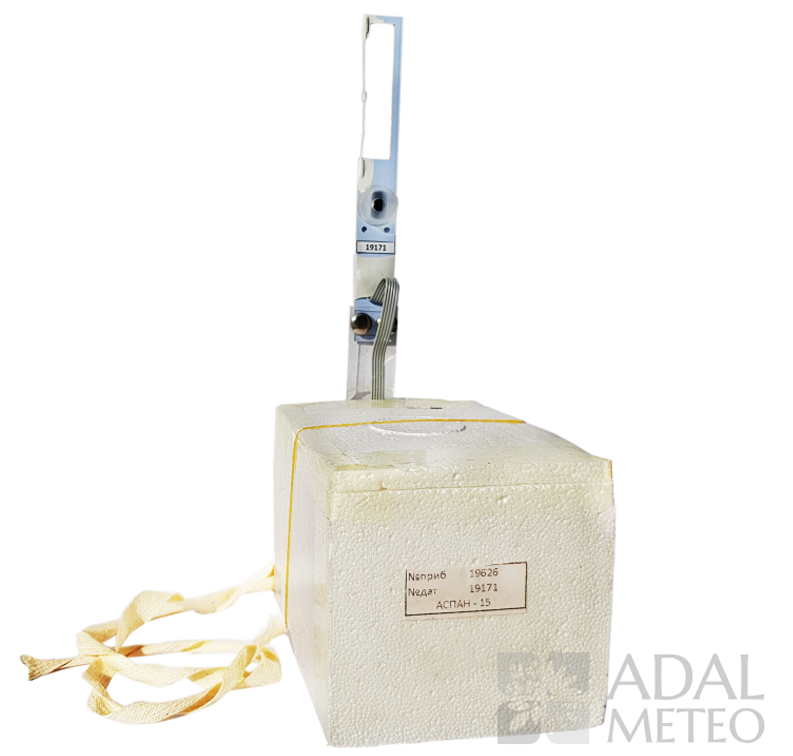

Как выглядить метеорологический радиозонд "Аспан-15" от ТОО "Адал-МЕТЕО"Как выглядить метеорологический радиозонд "Аспан-15" от ТОО "Адал-МЕТЕО"Описание:

Малогабаритные метеорологические радиозонды "Аспан-15" производства компании "Адал-МЕТЕО" предназначены для измерения температуры окружающего воздуха, изменяющейся в диапазоне от минус 80'С до плюс 50 'С и его относительной влажности, изменяющейся в диапазоне от 12 до 98 %, преобразования полученной информации в радиотелеметрический сигнал и передачи его на станцию слежения, а также для выработки ответного сигнала на запросный сигнал по дальности, излучаемый станцией слежения. Радиозонды являются приборами одноразового действия, так как поднимаются в верхние слои атмосферы с помощью наполненных водородом шаров-зондов и, после разрыва оболочки метеошара на высоте нескольких десятков километров, зонд приземляется вдали от места запуска и станции слежения.
Метеозонд. Фото радиозонда "Аспан-15"Метеозонд. Фото радиозонда "Аспан-15"Радиозонды выпускаются c рабочей частотой 1680 МГц или 1782МГц и предназначены для работы со станцией слежения МАРЛ-А, Вектор-М, АВК. Также с Микроэлектронным Аэрологическим Радиолокатором МАРЛ-А работают схожие метеозонды украинского и российского производства, такие как
  • МАРЗ и МРЗ-3, МРЗ-3А*, МРЗ-3МК от ОАО «Радий»,
  • радиозонд малогабаритный И-2012 от ООО «НПФ Мультиобработка»,
  • метеозонд ПАЗА-22 львовского ООО «Техприлад»,
  • АК-2 московский от ООО "Аэроприбор",
  • РФ 95 мод. L74 от ГУ ЦКБ ГМП "КОМЕТ",
  • РЗМ-2 от ОАО «УПП «Вектор».

Радиолокационная станция аэрологического зондирования MARL-A не поддерживает немецкие радиозонды GRAW DFM-06/DFM-09, также нет обратной совместимости метеозонда АРЗ-2 "Аспан-15" с принимающей наземной станцией GRAW Radiosondes. Метеорологические зонды "Аспан-15" (ARZ-2) имеют функцию заводской настройки под устаревшую наземную приёмную станцию АВК-1 с рабочим диапазоном частот 1790 МГц.

Радиозонды состоят из функциональных узлов:
1) измерителя температуры и датчика влажности;
2) СВЧ-блок с антенной
3) радиоблока;
4) батареи;
5) корпуса;
6) транспортировочной крышки;
7) держателя и киперной ленты для обвязки и подвешивания радиозонда.

При установке радиоблока в пенопластовый корпус с крышкой образуется узел радиозонда называемый блоком ББ.
При оснащении блока радиозонда батареей, держателем, датчиками и шнурами образуется радиозонд.


Рабочие условия применения радиоблока:
1) температура окружающего воздуха от -10'С до +65 'С;
2) относительная влажность воздуха от 12 до 98 %;
3) атмосферное давление от 1100*10^2 до 2*10^2 Па (от 825 до 1,5 мм рт. ст.);
4) отсутствие воздействия солнечной радиации, обдува воздухом и атмосферных осадков.

Рабочие условия применения радиозонда:
1) температура окружающего воздуха от минус 80'С до плюс 50 'С;
2) атмосферное давление от 1100*10^2 до 2*10^2 Па (от 825 до 1,5 мм рт. ст.);
3) относительная влажность воздуха от 12 до 98 %;
4) воздействие солнечной радиации;
5) наличие атмосферных осадков;
6) обдув воздухом со скоростью (5±2) м/с (в полете).

Метеозонд модели "Аспан-15" казахстанского производителя ТОО "Адал-МЕТЕО" внесён в реестр утвержденных типов средств измерений РГП "КазИнМетр" и имеет сертификат № 12102 KZ.02.02.04621-2015 от 10.08.2015. Согласно межправительственного соглашения между Россией и Казахстаном, оборудование, внесённое в реестр средств измерения РК, признаётся ГосРеестром СИ Российской Федерации.
