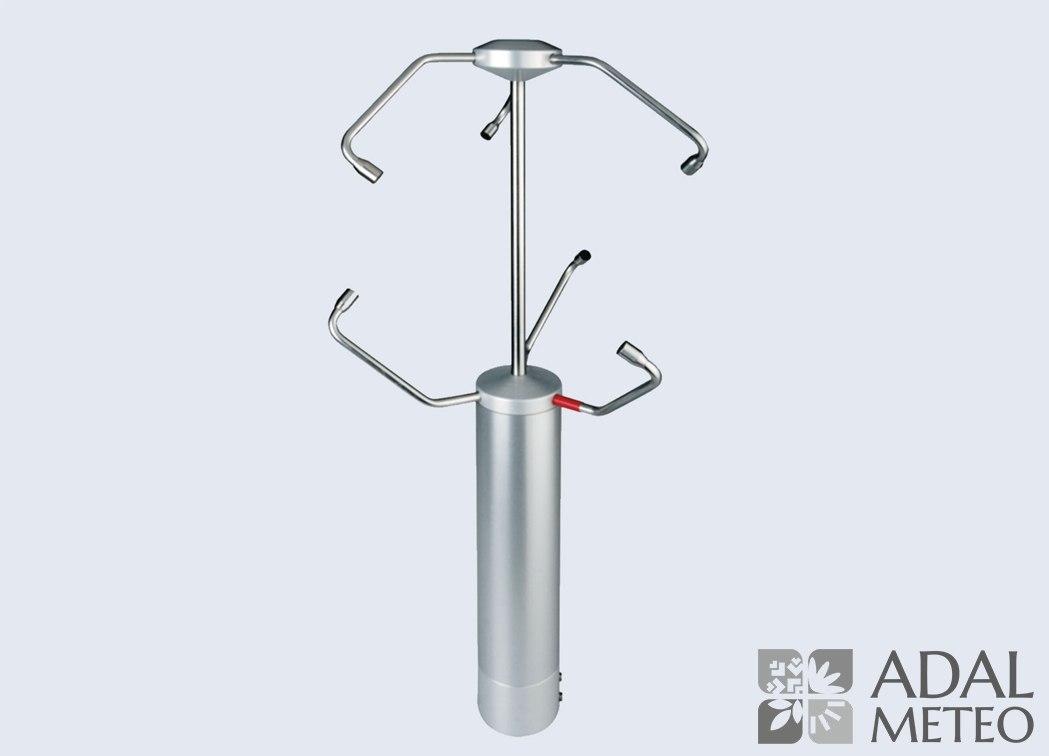

Ультразвуковой датчик скорости и направления ветра Ultrasonic Anemometer 3D

Ультразвуковой датчик скорости и направления ветра Ultrasonic Anemometer 3DОбзор продукта

Ультразвуковой трехмерный анемометр используется для определения горизонтальных и вертикальных составляющих скорости ветра, направления ветра и акустической виртуальной температуры в 3 измерениях.

Устройство применяется в следующих областях:

- метеорология
- климатология
- проектирование дорог, авиация и навигация
- измерение параметров потока внутри помещений
- применение в высокогорных условиях.
Относительно классического анемометра, правило измерений предусматривает измерение без инерции быстро изменяющихся переменных с максимальной точностью и совпадением. Особенно это подходит для измерения порывов и пиковых значений. Уровень точности, достигаемой при выполнении измерений температуры воздуха (акустическая виртуальная температура), превосходит уровень классических методов, в которых температурные датчики используются с погодным и лучевым экраном, после исправления влияния влажности, присутствующей в определенных погодных ситуациях. Показатель взвешенных величин может быть цифровым и / или аналоговым.

Режим работы / Принцип измерений

Ультразвуковой трехмерный анемометр состоит из 6 ультразвуковых трансформаторов, расположенных попарно друг напротив друга на расстоянии 200 мм. Три результирующих пути измерения расположены вертикально относительно друг друга. Трансформаторы функционируют как акустические передатчики и приемники. Система электронного управления используется для выбора соответствующего пути измерения и его направления. Когда измерение начинается, последовательность 6 индивидуальных измерений выполняется на все 6 направлений путей измерения в предварительно выбранном периоде синхронизации. Измерительные направления (звуковые направления распространения) вращаются по часовой стрелке (при взгляде сверху), сначала сверху вниз и затем снизу вверх. Средние величины вырабатываются из 6 индивидуальных измерений направлений пути в зависимости от измерительной скорости и выбранной нормы выхода, и используются для выполнения дальнейших вычислений. Время, необходимое для измерительной последовательности, составляет приблизительно 3.5 мс при +20°C с максимальной измерительной скоростью, которая ограничивается только скоростью звука по путям измерения.

СИ "Ультразвуковой трехмерный анемометр модели Ultrasonic, производства фирмы "Adolf Thies GmbH&Co" (Германия) внесен в реестр утвержденных типов средств измерений РГП "КазИнМетр" и имеет сертификат №9413

Более подробную информацию смотрите в руководстве пользователя
Открыть | Скачать [1,48 Mb] (cкачиваний: 66)
